【萬濠影像測量儀】的結構及工作原理 超詳細解答

        光電影像測量是目前較為先進的精密高效測量方法之一，其結構原理見 圖1.被測工件(置于工作臺上)由 LED 表面光(15)或輪廓光(在底座內) 照明后，經變倍鏡頭(5)、彩色 CCD 攝影機(罩殼 4 內)攝取影像，再通過 S 端子傳送至影像采集卡(裝于 PC 機上)，PC 再讀取影像采集卡的數據進行 分析處理，圖像顯示在液晶顯示器(2)或者新十字線產生器(1)上，通過 QIM3008/QIM1008 專業軟件進行瞄準或者以 十字線瞄準測量 ; 當選配 DC3000/DC200 和新十字線產生器時，攝像機攝取的影像通過 S 端子傳送至新 十字線產生器，然后以十字線發生器(1)在顯示器上產生的視頻十字線為基 準，對其進行瞄準測量，DC3000/DC200 進行數據處理。工件放置在工作臺上 不動，通過工作臺(7)帶動光柵尺(6 與 14 )在 X﹑Y 方向上移動，由 QIM3008/QIM1008 專業軟件或 DC3000/DC200 多功能數據處理器(18)對測量 數據進行處理顯示，完成量測工作。

　　

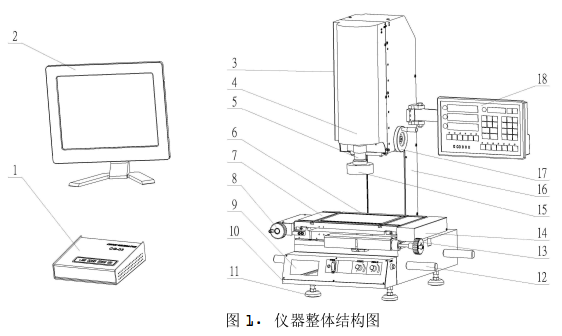

儀器總體結構可分為三大部分(圖 1)：


1.儀器結構主體，包括：


　　儀器底座(10)，立柱(16)，Z 軸傳動機構(17)，X﹑Y 工作臺(7) 及 X、Y 光桿傳動機構(13.8)。

　　
2.影像系統(成像瞄準用)，包括：


　　? 變倍鏡頭(5)：變倍范圍 0.7~4.5×，總視頻放大率 24～148X。

　　? 彩色 CCD 攝像機(在罩殼 4 內)：將變倍鏡頭攝取的影像轉換成電子信 號、再通過 S 端子傳送至液晶顯示器。

　　? 17"液晶顯示器(2)：將 CCD 攝影機傳送來的視頻訊號轉換為電視圖像。

　　? 新十字線產生器+顯示器(帶 DVI 接口)(1)：產生對準與尋邊用的十字線 以供量測瞄準之用，其設置和具體操作見<<新十字線產生器使用說明 書>>。

　　? 輪廓光源(在儀器底座內)/ 表面光源(15)：采用可調亮度的 LED 光源

　　(控制開關見圖 3)，照明效果好，壽命是傳統燈泡的 10 倍。

　
　3.數字測量系統，包括：


　　? X 軸(6)、Y 軸(14)、Z 軸(3)光柵尺：將幾何位移量轉變為數字信號 傳至數據處理系統 DC3000/DC200.Z 軸一般用于輔助測量。

　　? DC-3000/DC-200 或 USB302 信號轉換器多功能數據處理顯示器(18)：處 理、顯示測量數據。具體操作見<>或<>。

　　? QIM3008/QIM1008 專用軟件與 RS232 通信口：可處理圖形測繪數據。

　　? 微型打印機(操作面板上，選配)：打印輸出測量結果。




1. 新十字線產生器(選配) 2. 液晶顯示器 3. Z 軸光柵尺 4. 攝像機外罩

5. 變倍鏡頭 6. X 軸光柵尺 7. 工作臺 8. Y 軸傳動組 9. 操作面板

10. 儀器底座 11. 關節底腳 12 儀器搬運手柄 13. X 軸傳動組

14. Y 軸光柵尺 15.表面光照明組 16.立柱 17.Z 軸傳動組

18. DC3000/DC200 多功能顯示器(選配)


以上是關于萬濠影像測量儀各部位結構詳細介紹和工作原理，如您有其它二次元影像測量儀的問題可以免費咨詢我公司技術人員，電話微信：13889943666，期待為您解決任何關于影像測量儀或其它儀器的技術問題。
